Генератор сигналов Smart 25 МГц-6 ГГц RF источник сигнала Регулируемая амплитуда функция генератор RF генератор сигналов s тестер метр

Портативный источник РЧ-сигнала 6 ГГц

Интеллектуальный сингнальный генератор-это широкополосный и практичный ручной источник радиочастотного сигнала с дисплеем ПК, интегрированный высокоэффективный синтезатор частоты и блок управления амплитудой (откалиброванный) для обеспечения высокой производительности, небольшого размера, низкое энергопотребление и высокое соотношение цены и качества.

Умный однональный генератор использует стандартный разъем USB 2,0 (microUSB) для связи с устройствами. Он подходит для внутреннего, наружного и даже наружного освещения. Потому что это светильник и компактный, он имеет свой собственный дисплей, который лучше всего подходит для переноски.

Умный однональный генератор включает Частотный диапазон 25 МГц-6 ГГц; минимальный Частотный шаг 1 кГц; функция регулировки амплитуды с максимальной выходной амплитудой 10 дБм от 25 МГц до 3 ГГц и максимальной выходной амплитудой-5 дБм от 3 ГГц до 6 ГГц (см. Фактическое измеренное значение).

Во-первых, характеристики товара

1. Вес нетто основной машины: 90 г (с использованием корпуса CNC Алюминиевого сплава);

2, ток питания USB 300 мА;

3. Используйте последовательный порт PL2303SA к usb-чипу для связи. При установке драйвера вы можете установить мастер драйвера автоматически.

4, функция:

Левый SMA порт, режим доставки по умолчанию составляет 10 МГц, плюс или минус 0.1ppm температурная компенсация выходной источник, также может быть настроен как внешний режим ввода часов (необходимо связаться с пользователем для изменения);

Порт SMA справа может быть настроен на источник частоты RF/источник развертки с помощью кнопки/программного обеспечения компьютера хоста, и амплитуду можно числово контролировать.

5, Размеры: длина, ширина и высота: 68*48*17 мм (исключая видный интерфейс SMA);

6, список поставки: microUSB Линия один хост один.

Во-вторых, индикаторы порта источника радиочастотного сигнала

1, диапазон частот выходного сигнала: 25 м-6000 МГц;

2, диапазон мощности выходного сигнала:-25 дБм до 10 дБм (в диапазоне 3g) Амплитудная плоскость каждой точки частоты, специально смотрите измеренную кривую;

3. Разрешение частоты: 1 кГц;

4, стабильность и точность частоты (типичная): ± 0.1ppm;

5, гармоник 17dBc (@ 1 ГГц);

6, Фазовый шум: Фазовый шум =-104,00 дБм/Гц @ 1 ГГц 100 кГц.

В-третьих, порт источника РЧ сигнала гармонические и фазовые индикаторы шума

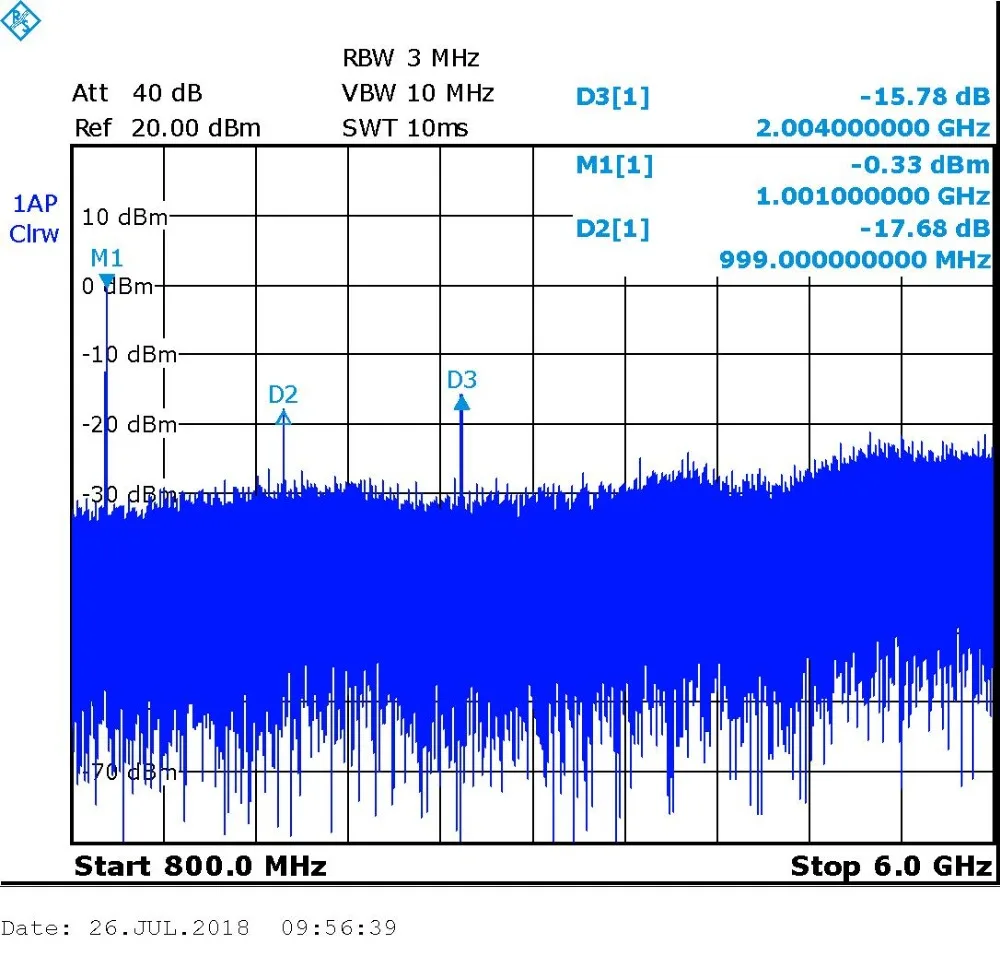

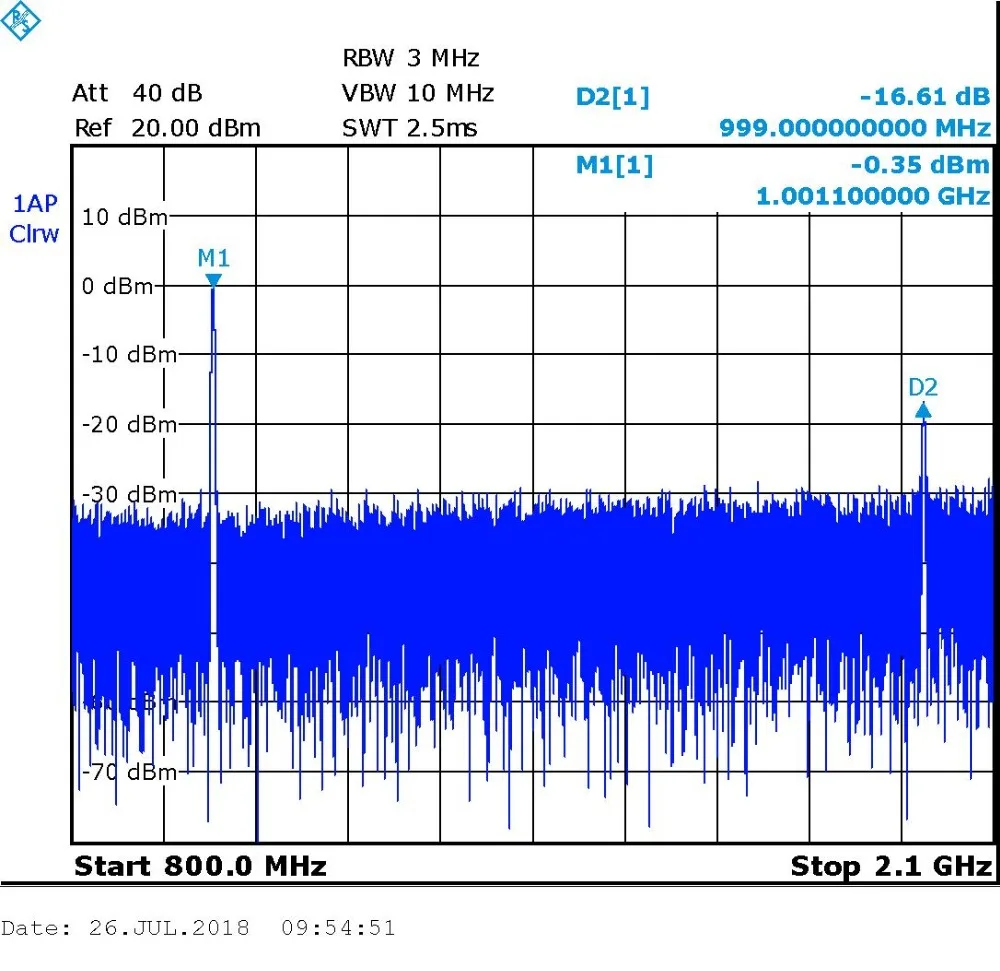

1. Гармонический анализ, выходной сигнал составляет 1 ГГц, амплитуда-0 дБм, 16,61 дбк для второй гармоники на 2 ГГц, и 17,68 дбк для третьей гармоники на 3 ГГц.

2, анализ фазового шума, выходной сигнал 1 ГГц, Амплитуда 0 дБм выход,

Фазовый шум =-95,73 дБм/Гц @ 10 кГц

Фазовый шум =-104,00 дБм/Гц @ 100 кГц

В-четвертых, тест на плоскость источника радиочастотного сигнала

1. источник радиочастотного сигнала установлен на 25 м-3000 МГц, выход развертки составляет 100 к, время развертки составляет 10 мс, мощность установлена на выход 10 дБм; анализатор спектра принимает режим максимального удержания.

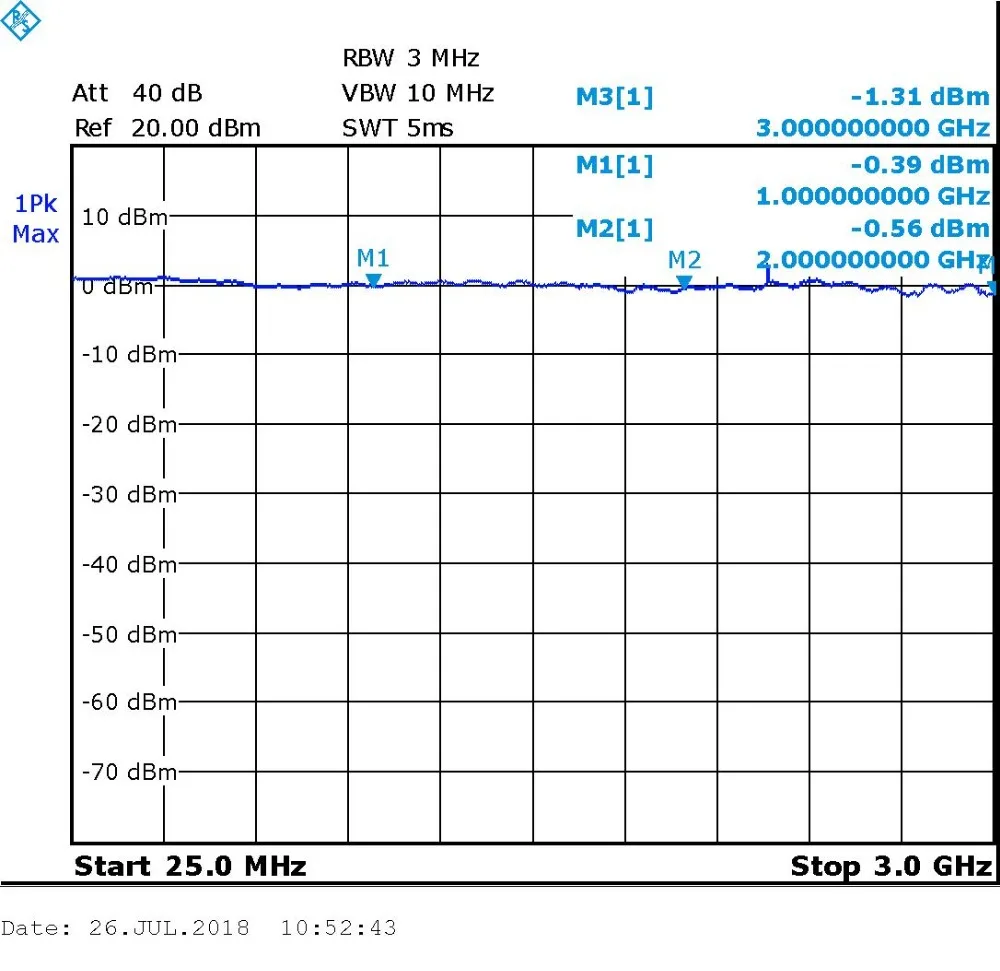

2. источник радиочастотного сигнала установлен на 25 м-3000 МГц, выход развертки 100 к, Время развертки 10 мс, мощность установлена на 0 дБм выход; анализатор спектра принимает режим максимального удержания.

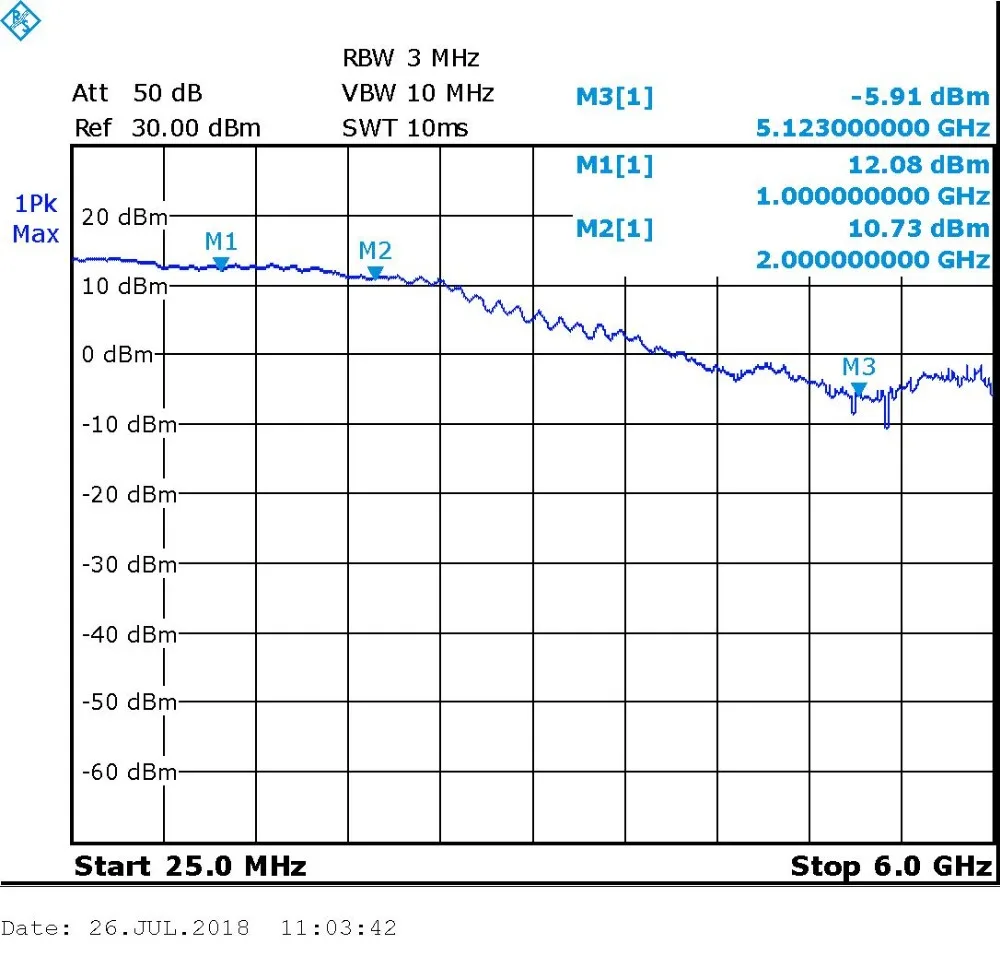

3. источник радиочастотного сигнала установлен на 25 м-6000 МГц, выход развертки составляет 100 к, время развертки составляет 10 мс, мощность устанавливается на максимальный выход; анализатор спектра принимает режим максимального удержания.

4. источник радиочастотного сигнала установлен на 25 м-6000 МГц, выход развертки 100 к, Время развертки 10 мс, мощность установлена на-10 дБм выход; анализатор спектра настроен на максимальный режим удержания.

5. источник радиочастотного сигнала установлен на 25 м-6000 МГц, выход развертки 100 к, Время развертки 10 мс, мощность установлена на-20 дБм выход; анализатор спектра принимает режим максимального удержания.

Пять, руководство по эксплуатации

1, аппаратная физическая карта

Описание:

1) Источник питания: подключите блок питания (компьютер) через micro-USB.

2) Выключатель питания: рядом с USB, поверните переключатель влево и поверните его вправо, чтобы выключить.

3) Нажмите кнопку «OK S3», чтобы начать разметку и остановить разметку.

4) нажмите кнопку S1, чтобы изменить положение курсора (сдвиг влево)

Нажмите кнопку S5, чтобы изменить положение курсора (сдвиг вправо)

Нажмите S2, чтобы изменить данные о положении курсора плюс

Нажмите S4 для изменения данных курсора бит минус

После входа в систему курсор обозначает выбранную цифру. В это время кнопки вверх и вниз могут изменить значение выбранной цифры. Когда курсор находится на последней цифре (или первой цифре) выбранного элемента, нажмите правую кнопку (или левую кнопку), чтобы переключить выбранный элемент. Когда параметры заданы, нажмите среднюю кнопку OK, чтобы сделать настройки эффектными.

Работа OLED осуществляется 5 кнопками. Для перемещения курсора используется левая/правая кнопка. Когда немного изменяется, кнопка регулировки Плюс/минус может быть использована для изменения тока бит. После нажатия кнопки ОК, данные обновляются. EEPROM

2. Верхняя инструкция по эксплуатации программного обеспечения:

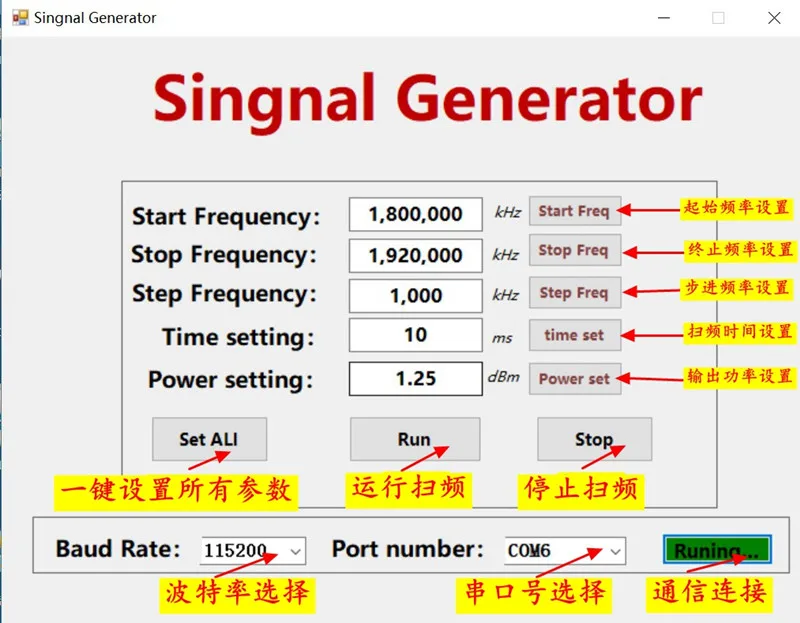

Верхний интерфейс компьютера показан на рисунке ниже. Вы можете установить пусковую частоту, частоту остановки, шаг развертки, время шага, настройка питания, установить все параметры одной кнопкой, выполнить развертку, остановить развертку. Примечание: Когда Начальная частота такая же, как и конечная частота, Это точечный выход частоты, или Частота развертки находится в состоянии остановки, и частота выходного сигнала-это начальная частота.
